HSZ-A手拉葫蘆
HSZ-A手拉葫蘆
產品名稱: HSZ-A手拉葫蘆
產品分類: 手拉葫蘆
產品描述:
HSZ-A型手拉葫蘆通過拽動手動鏈條、手鏈輪轉動，將摩擦片棘輪、制動器座壓成一體共同旋轉，齒長軸便轉動片齒輪、齒短軸和花鍵孔齒輪。這樣，裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條，從而平穩地提升重物。采用棘輪摩擦片式單向制動器，在載荷下能自行制動，棘爪在彈簧的作用下與棘輪嚙合，制動器安全工作。
手拉葫蘆外殼采用了鋼材制造的三角形外殼,比常見的圓形外殼更為結實穩固。手拉葫蘆內部的摩擦片在生產過程中,提高了耐磨性,在銷售過程中還配送一套摩擦片。
HSZ-A手拉葫蘆技術參數：
|
型號 |
VE1/2 |
VE1 |
VE11/2 |
VE2 |
VE3 |
VE5 |
VE10 |
VE20 |
|
|
起重量 噸 |
0.5 |
1 |
1.5 |
2 |
3 |
5 |
10 |
20 |
|
|
標準起重高度 米 |
2.5 |
2.5 |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
|
|
試驗載荷 噸 |
0.75 |
1.5 |
2.25 |
3 |
4.5 |
7.5 |
12.5 |
25 |
|
|
兩鉤間量小距離 毫米 |
255 |
306 |
368 |
444 |
486 |
616 |
700 |
1000 |
|
|
滿載時手鏈拉力 牛頓 |
221 |
304 |
343 |
314 |
343 |
383 |
392 |
392 |
|
|
起重鏈行數 |
1 |
1 |
1 |
2 |
2 |
2 |
4 |
8 |
|
|
起重鏈條圓鋼直徑 毫米 |
6 |
6 |
8 |
6 |
8 |
10 |
10 |
10 |
|
|
主要尺寸毫米 |
A |
125 |
147 |
183 |
147 |
183 |
215 |
360.5 |
585 |
|
B |
111 |
126 |
141 |
126 |
141 |
163 |
163 |
191 |
|

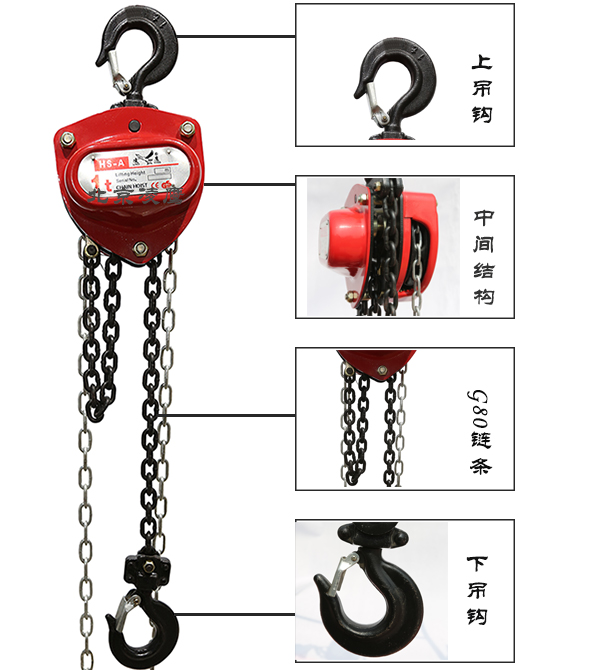

HSZ-A手拉葫蘆細節圖：
