歐式電動葫蘆用錐形電機的電磁設計和結構設計要點
歐式電動葫蘆用錐形電機的電磁設計和結構設計要點
編輯:北京凌鷹起重 瀏覽:1880 時間:2023-05-15
根據歐式電動葫蘆的結構特點，電機和卷筒處于減速器的同一側。由于葫蘆結構緊湊，電機中心與卷筒中心的距離很有限。
根據歐式電動葫蘆的結構特點，電機和卷筒處于減速器的同一側。由于葫蘆結構緊湊，電機中心與卷筒中心的距離很有限。錐形電機由于定子內孔和轉子外圓呈錐形，為自身制動提供軸向推力，普通錐形電機錐度為14°15`,如果定子外徑太小的話，會導致鐵心小頭齒部磁密和大頭覘部磁密過大，故錐形電機鐵心外徑比普通電機大。為解決此矛盾,在結構上對電機機座做了明顯的改進，取消電機上部的葉片,為電機鐵心外徑放大爭取一定的空間。
錐形電機設計時，需保證電機的軸向磁拉力要大于壓力彈簧的壓力與轉子軸向摩擦阻力之和,才能正常工作。并且，電機軸向磁拉力與電源電壓有直接關系，當電壓下降時，軸向磁拉力明顯變小，軸向磁拉力與電壓的平方成正比關系。
錐形電機設計時，需保證電機的軸向磁拉力要大于壓力彈簧的壓力與轉子軸向摩擦阻力之和,才能正常工作。并且，電機軸向磁拉力與電源電壓有直接關系，當電壓下降時，軸向磁拉力明顯變小，軸向磁拉力與電壓的平方成正比關系。

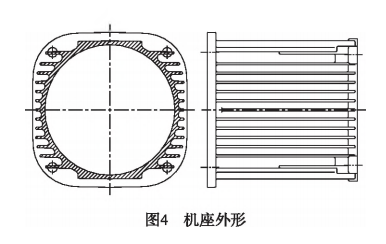

機座外形如圖4所示。取消上部葉片以滿足定子外徑的需要，下部葉片也相應取消，一方面是為了對稱設計，減少機座變形，同時也是美觀的需要；另一方面，下部機座外形平整，便于電機運輸、裝配和維護等。兩側葉片采用水平方向葉片,外形協調美觀。機座采用鋁合金壓鑄件，壓鑄件尺寸精度較高，一般為IT5-IT7,可以減少毛坯的加工余量，減少切削工作量；鋁合金材料利用率高，既節約材料又節省加工工時;壓鑄件表面粗糙度小，一般可達到3.2-0.8,有良好的外觀質量;壓鑄件抗拉強度高;壓鑄件質量穩定，可滿足大批量生產。
