環鏈電動葫蘆的結構設計

目前,國內環鏈電動葫蘆主要有DHY系列快速環鏈電動葫蘆和少齒差減速器環鏈電動葫蘆2種。DHY系列快速環鏈電動葫蘆采用盤式制動電動機作為動力,擺線針輪減速器減速增矩。其結構緊湊、體積小、質量輕、效率高、使用方便、制動可靠、維護簡單,但容易磨損、制造與裝配比較復雜。少齒差減速器環鏈電動葫蘆采用動軸輪系少齒差行星齒輪傳動減速機構和由碟形彈簧調整的圓錐面摩擦傳動副機構。

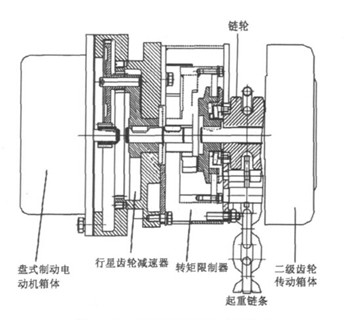

傳動系統方案設計環鏈電動葫蘆的主要傳動結構由以下幾部分組成,結構如圖1所示。

1)電動機:設有熱保護裝置,可防止電動機因過熱而燒壞。
2)制動器:采用機械式制動器,夾銅絲石棉基摩擦材料,一旦電動機停轉,制動器能及時安全地支撐負載。
3)減速器:用于降低轉速,增大扭矩,傳遞動力。
4)限位開關:采用上、下電子限位開關,可防止鏈條過度旋緊。
5)轉矩限制器:可以在超載或過度旋緊時,使電動機空轉,防止由于超載或過度旋緊而造成電動機和機械傳動系統的損壞。
6)吊鉤和鏈條:吊鉤采用合金鋼鍛造而成,并經過嚴格的熱處理工藝,超載時不會斷裂,只會緩慢地張開。鏈條經過熱處理后,耐磨性好,耐腐蝕性好,使用壽命長。
