新型電動葫蘆電機的結構設計
新型電動葫蘆電機的結構設計
編輯:北京凌鷹起重 瀏覽:4387 時間:2016-05-28

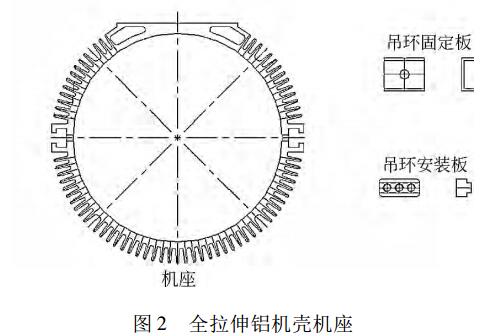

該系列電機為B5安裝，要求電動葫蘆電機質量盡可能輕，機座設計為全拉伸鋁機殼，如圖2所示。該機座的特點是材料為鋁，導熱快，質量輕且外形美觀，機座的任意截面都一致，機座的長度可以根據電機功率大小任意選取，避免了一個中心高需要幾個機殼模具的情況，同時機座的長度可以根據鐵芯長度設計得尤為緊湊。由于機座材質為鋁，所以，吊環螺釘不能直接裝在機座上，必須通過吊環安裝板及吊環固定板來安裝吊環螺釘。由于吊環安裝板材質為鑄鋼，所以能承受電機的質量，且吊環固定板可以保護吊環安裝槽在受力的情況下不朝外變形，且吊環安裝板的位置可以在吊環安裝槽內移動。

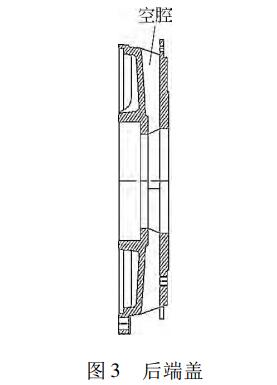

當電機質心變化時，吊環螺釘可以跟著移動，只需用緊定螺釘將吊環安裝板固定在合適的位置，還優化就可以確保吊環螺釘總是在電機的質心處，使電機在吊裝時總是平衡的。冷卻風可以通過通風口流通，不會被電機接線盒阻擋，可以有效降低出線盒處的溫度。U形槽的作用: 電機的端蓋與機座通過雙頭螺桿固定，U形槽4個均布，可以固定雙頭螺桿的位置，同時又起到散熱片的作用，既不增加機座的質量又可以增加機座的散熱面積。帶繞組定子鐵芯采取熱套工藝，同時通過緊定螺釘孔固定，保證電機能夠頻繁正反轉。定子采取外止口加工工藝，主要可以保證定子的氣隙同軸度。通過試驗驗證，增加了機殼散熱面積后電機的溫升下降了23 K，電機的振動及噪聲都非常小。由于電動葫蘆的工況決定了電機可能頻繁制動，因此，設計了一種特殊的后端蓋，如圖3所示，將制動器摩擦面和軸承隔開，可以避免頻繁摩擦導致熱量直接傳遞到軸承將軸承燒毀。
